环压式不锈钢管件

环压式薄壁不锈钢管

Ring Pressure Connected Stainless Steel Pipe Fittings

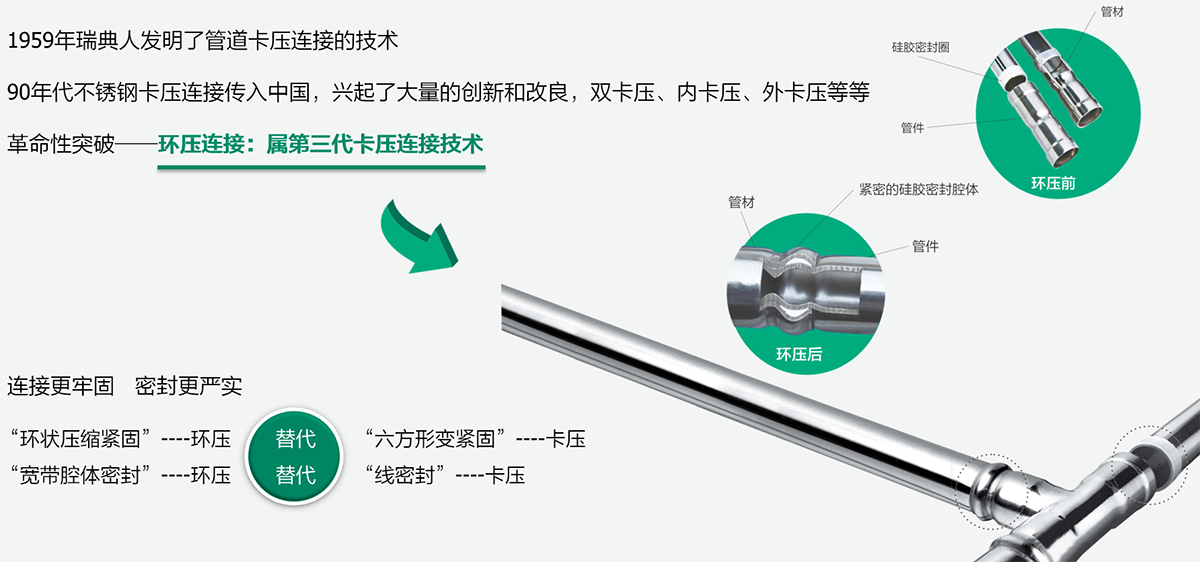

环压式连接技术是卡压式连接基础上发展和改进，属于第三代卡压连接技术。

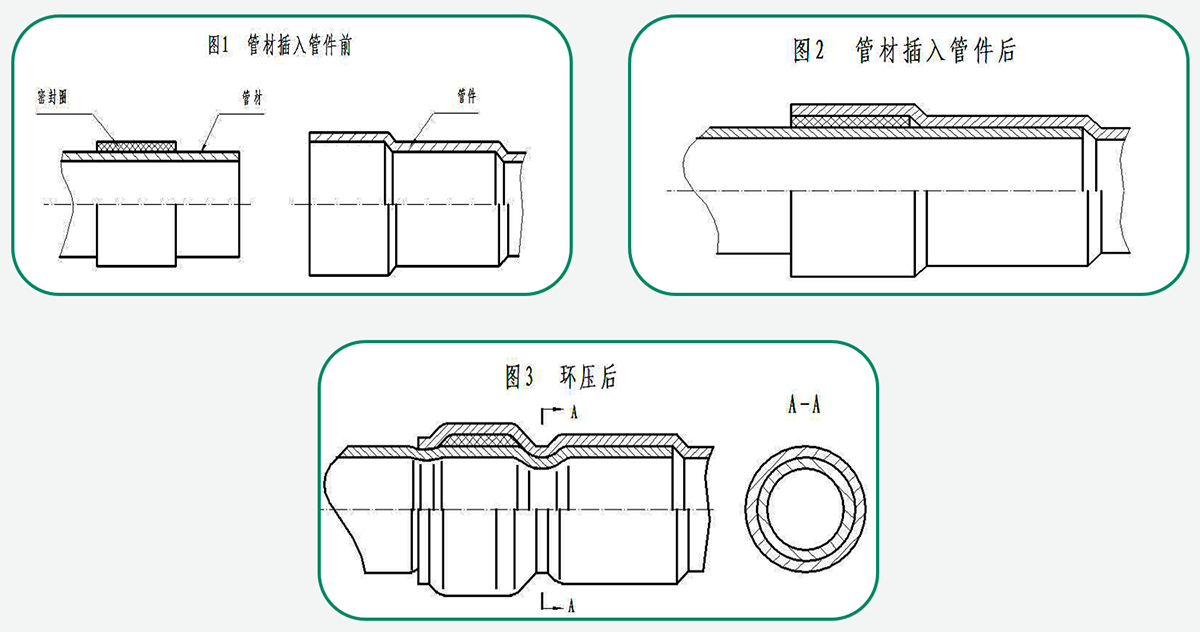

环压连接是一种通过冷挤压手段实现管材与管件连接密封的方式，它是将预先套上矩形密封圈的管材插入环压管件的承口，从外部对承口的稳定段和密封段沿圆周方向施压。压制中，承口的稳定段连同插入的管材一起下凹变形后抱死锁紧；对密封段的施压使得密封材料在腔体内变形流动以充分填充管材与管件之间的缝隙，从而实现管材的有效密封。

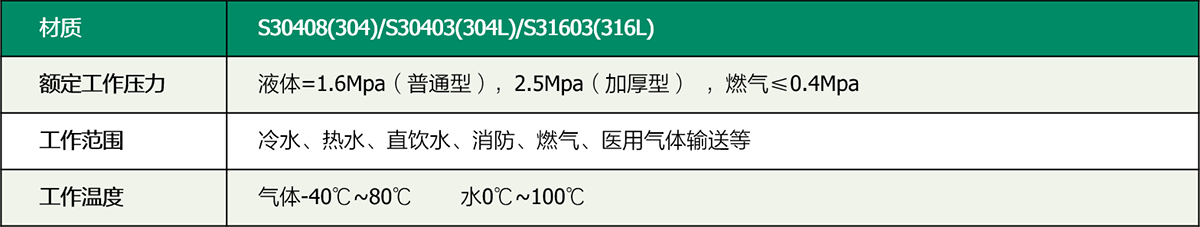

环压技术参数：

执行标准：

Q/ZGH001-2017        《低压流体输送用环压式不锈钢管件》

CECS277-2010          《建筑给水排水薄壁不锈钢管连接技术规程》

CECS305-2011          《环压连接管道工程技术规程》

10S407-2                  《建筑给水薄壁不锈钢管道安装》

CJJ94-2009               《城镇燃气室内工程施工与质量验收规范》

GB/T29038-2012       《薄壁不锈钢管道技术规范》

GB/7 33926-2017      《不锈钢环压式管件》

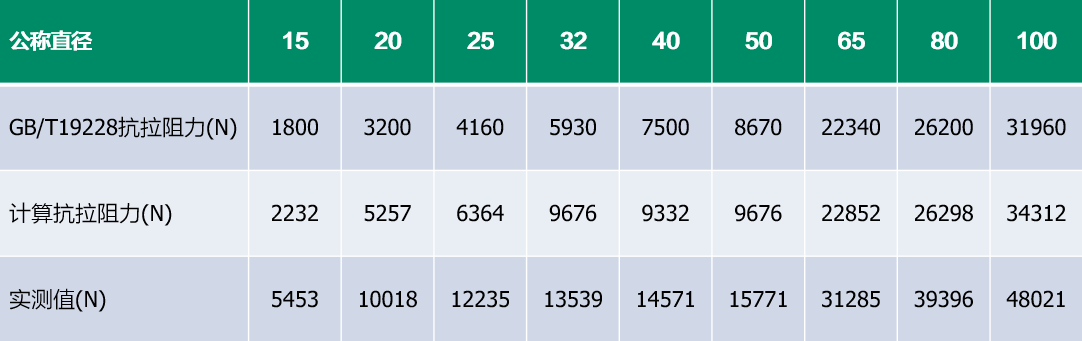

抗拉拔强度     环压式管件抗拉阻力与GB/T19228.1

《不锈钢卡压式管件》抗拉阻力要求的对比

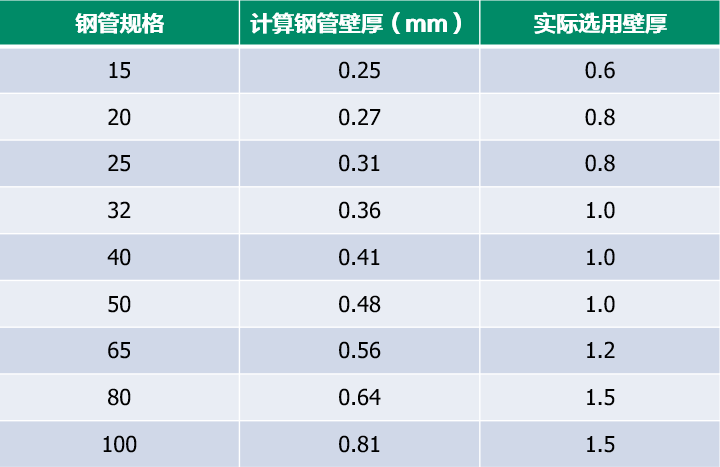

环压连接强度计算与实际选用壁厚

腐蚀余量对不锈钢没有实际意义

不锈钢管壁厚的选定与连接强度密切相关

环压技术降低了连接强度对管材壁厚的依赖
